滾珠絲桿支撐座
說明：產品資料pdf+cad+3d等圖紙請聯系客服索取，謝謝！

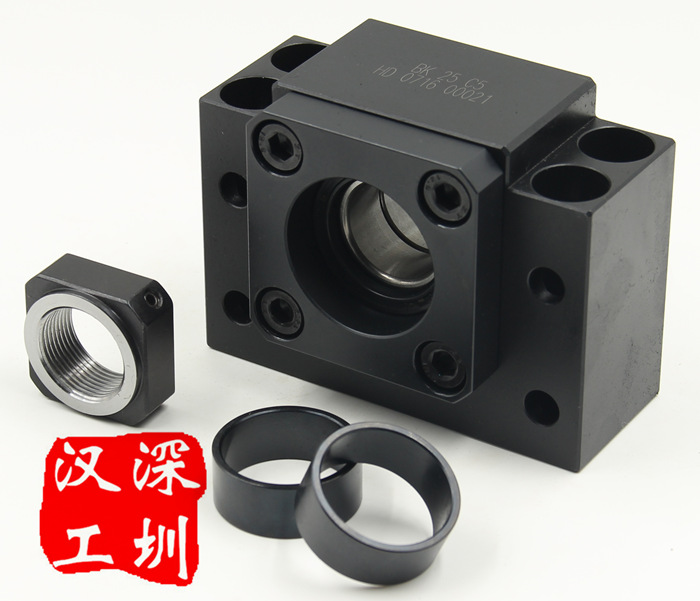

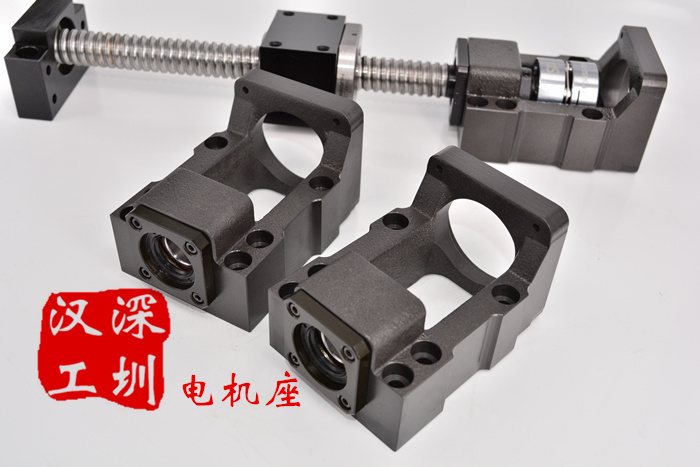

滾珠絲桿支撐座是連接絲桿和電機的軸承，構造與特長對標準滾珠絲桿庫存品的軸端成品，預備了標準化的支撐單元EK、EF型，對一般滾珠絲桿預備了標準的支撐單元BK、BF型。固定側的支撐單元裝有經預壓調整的JIS5級的角接觸球軸承。
考慮到與滾珠絲桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、EK8等裝有為超小型滾珠絲桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。
滾珠絲桿支撐座常見安裝方式有以下四種情況：
1、固定-自由：適用于低轉速、中精度、短軸向絲杠；
2、支承-支承：適用于中等轉速、中精度；
3、固定-支承：適用于中等轉速、高精度；
4、固定-固定：適用于高轉速、高精度。
