直線運動系統導向機構（滾珠絲杠直線導軌）
說明：
1、導軌滑塊、滾珠絲杠絲桿、電機座支撐座、直線模組等3d圖請聯系客服索?。?/span>
2、絲桿直徑大小和電機扭矩確認的選型視頻請聯系客戶索取（網站無法上傳視頻）！

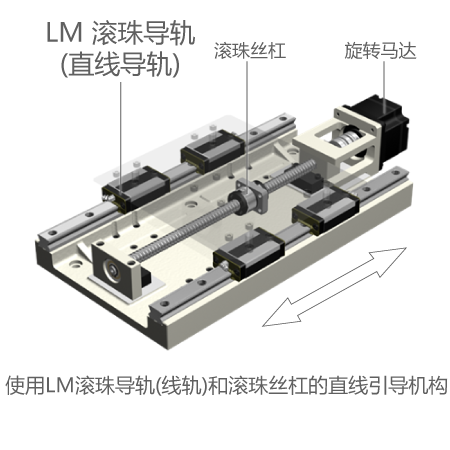

直線導向機構（直線運動系統）是可筆直、精確地移動物體或進行定位的機構。特別是指為了使物體筆直，精確地移動，由使用滾動技術的機械要素部件構成的系統。 其主要功能分為“引導部”和“驅動部”。直線導軌是“引導部”的機械要素部件之一。
其他還有“滾珠花鍵”，“直線軸承”，“板式有限運動導軌”以及“交叉滾柱導軌”等多種部件。
另外，“驅動部”使用將電機等的旋轉力轉換為直線推力的機械要素部件“滾珠絲杠”，“皮帶”，“液壓”，“氣壓”，直線電機等，將它們組合起來，根據用途進行滿足精度、速度以及負荷要求的設計。這些零件多用在機床上，還可應用于其他工業機械和日常直線運動部分?！爸本€運動系統”是THK株式會社的注冊商標。THK株式會社應用直線運動系統，不斷推出包括直線、圓弧以及直線和曲線組合而成的機械要素部件。
直線導軌的優勢
?無間隙輕柔運動
因為直線導軌是滾動導向，所以與滑動導向相比，沒有間隙，可以輕柔地運動。
?可進行無限直線運動
在滾動導向中，交叉滾柱導軌/球導軌均為有限行程，而直線導軌的滾珠是無限循環的，因此如果增加軌道的長度，就可以相應地延長行程。

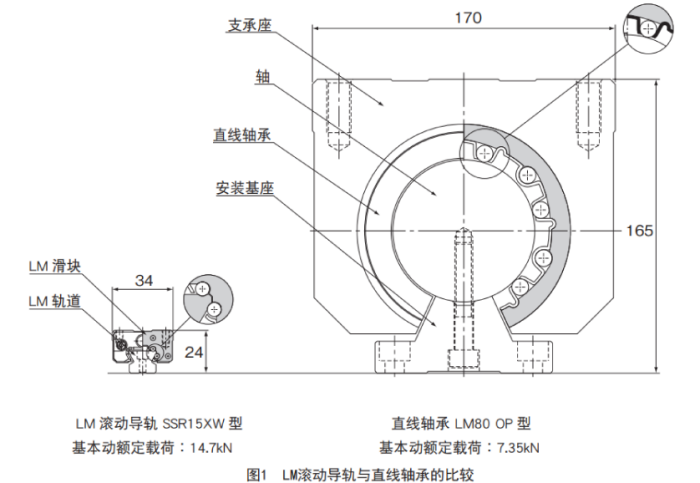

?容許負荷大
直線導軌將滾動面設計成R槽形狀，使?jié)L珠和滾動面形成“面接觸”。與直線軸承等“點接觸”類型的導向部件相比，直線導軌的容許負荷約為其13倍，直線導軌與直線軸承等“點接觸”的直線導向部件相比，即使容許負荷相同，也可以設計得更加緊湊。
