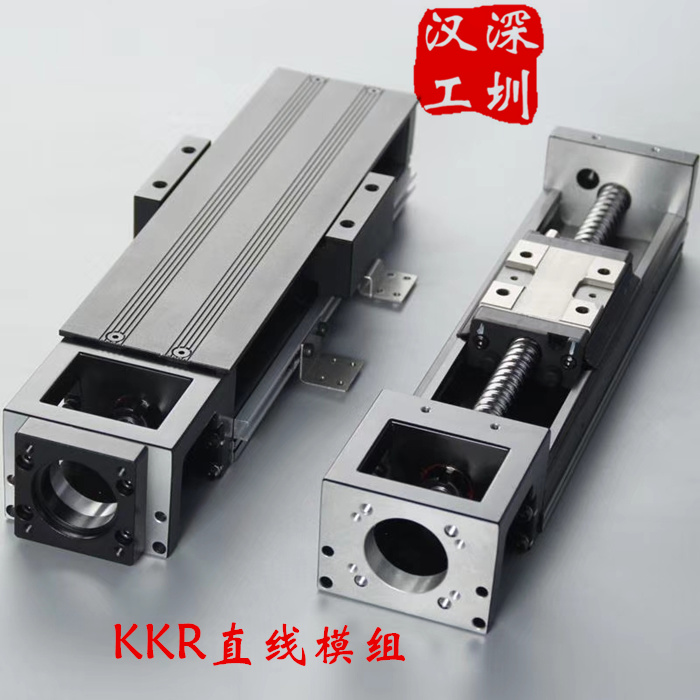

KK直線模組和KKR線性滑臺介紹
說明：產品資料pdf+cad+3d等圖紙請聯系客服索取，謝謝！

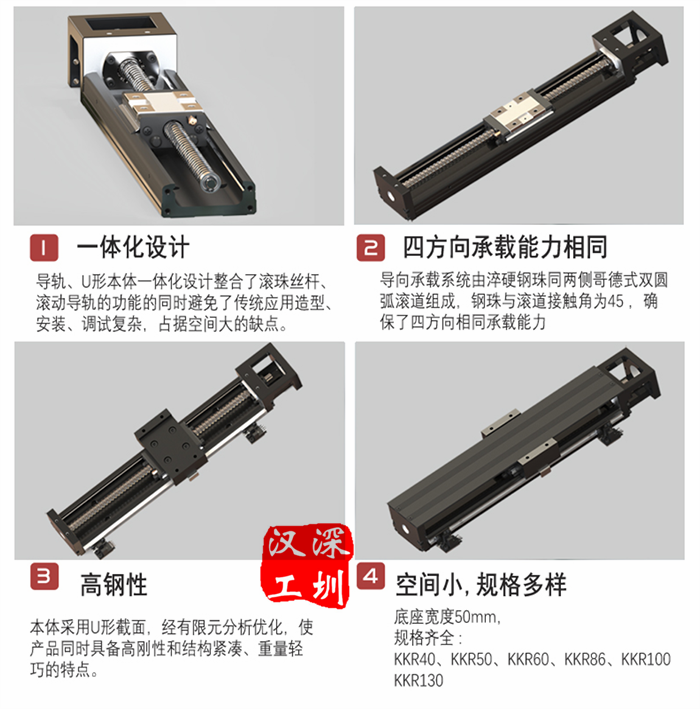

KK直線模組是由滾珠絲桿和U型線性滑軌構成，設計成熟，性能穩定。運用復合化、輕量化與模組化結構結合，具有高精度、高負載與高剛性等特點。根據客戶設計要求組合 XY平臺，可廣泛應用于自動化行業設備，解決行業需求。
直線模組系列如下：
1、KKR20系列:本體寬幅20mm，最大行程112mm，型號KKR2001C、KKR2001P
2、KKR30系列:本體寬幅30mm，最大行程156mm，型號KKR3002C、KKR3002P
3、KKR40系列:本體寬幅40mm，最大行程136mm，KKR4002C、KKR4002P
4、KKR50系列:本體寬幅50mm，最大行程220mm，KKR5002C、KKR5002P
5、KKR60系列:本體寬幅60mm，最大行程510mm，KKR6005C、KKR6010C和KKR6005P、KKR6010P
6、KKR86系列:本體寬幅60mm，最大行程510mm，KKR8610C、KKR8620C和KKR8610P、KKR8620P
7、KKR100系列:本體寬幅100mm，最大行程1228mm，KKR10020C和KKR10020P
8、KKR100系列:本體寬幅130mm，最大行程1511mm，KKR13025C和KKR13025P
| 基本參數 | |||
| 品 牌： | CDC | 型 號： | KKR60 |
| 有效行程： | 60MM~510MM | 精 度： | ±0.02MM |
| 最大速度： | 500MM/S | 最大負載： | 12KG |
| 標配電機： | 無電機 | 傳動方式： | 絲桿傳動 |
產品特點：
1.低噪音運行（噪音<70dB）。
2.實現高精度運行，精度可達±0.02MM。
3.高速運行，極限速度可達500MM/S。
4.結構緊湊，輕量化。
5.產品參數：
模組材料：鑄鋼結構，高硬度，精度保證，不易變形
模組寬度：60MM
精度：精度±0.02MM
承重：水平負載≤12KG 垂直負載≤4KG
有效行程：≤510MM
搭建方式：可以疊十字、懸臂、龍門式多種疊法
最大速度：250MM/s
最大推力：500N
動態容許力矩：MA=380N.m MB=120N.m MC=120N.m
行走壽命：20000KM
