上銀絲桿,TBI滾珠絲杠的選擇設計原理

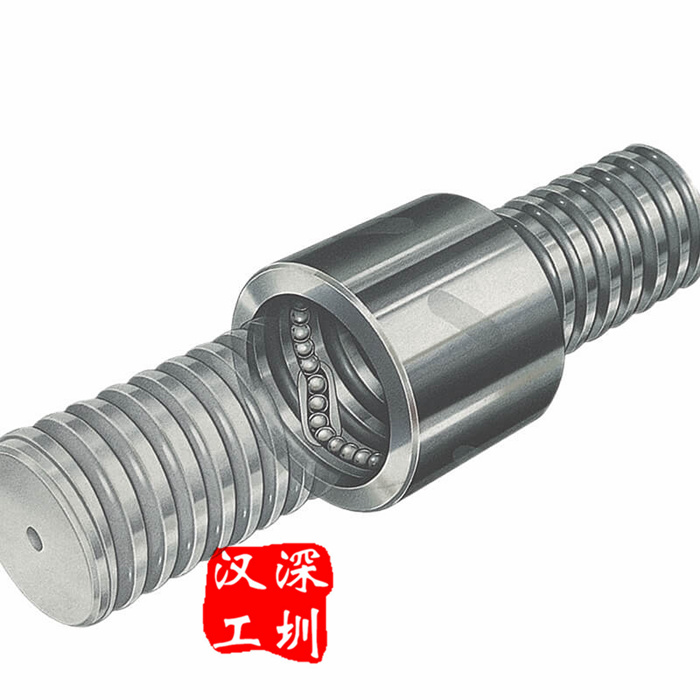

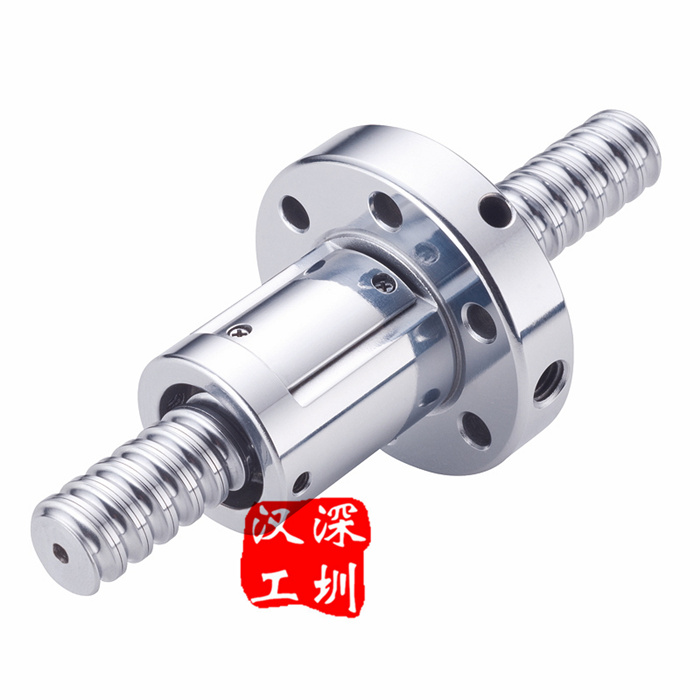

滾珠絲桿副是在絲桿和螺母間放入適當數量的滾珠，使絲桿與螺母之間的摩擦由絲桿的滑動摩擦變?yōu)闈L動摩擦的一種螺旋傳動裝置。由于它是由滾動摩擦來代替滑動摩擦，再加它采用了消隙裝置等措施，因而具有傳動平穩、效率高、回程誤差全等特點，從而在精密機械、數控機床等傳動中獲得越來越廣泛的應用。
和普通絲桿副不同，滾珠絲桿副由于在絲桿和螺母間以滾珠作為滾動體，所以絲桿的螺紋法向制面為單圓弧成雙圓弧。對于滾動般桿副，如何來測量它的導程誤差呢?從國內的情況來行，尚無成熟 定型的滾珠絲桿動態測量儀器，一般廠家都是以靜態測量的方法來時滾珠絲懺副的精度進行評定，國家標準對于靜態測量的方法和數據處理尚又未作特別說明、由于滾珠絲桿副的特殊性，我們認為滾珠絲桿副檢測的原理數據的獲得與處理應不同與一般絲桿， 由于靜態測量只能檢測絲桿，所以將滾珠絲桿的導程近似看作滾珠絲桿副的導程。
如果按照處理皆通絲桿的方法，分別對左、右牙面的原始數據進行處理、獲得螺距和螺距累積誤差，則可能出現螺距誤差在允差范圍內而螺距累積誤差卻超差的情況。特別是左、右牙面的螺旋線的方向不一致時，我們檢測了大量的絲桿、經常出現此類問題，給絲桿副的精度評定帶來了很大的困難。
